Von Spezialisten für Spezialisten: In Krankenhäusern, Arztpraxen und kerntechnischen Anlagen bieten Strahlenschutztüren von GARANT insbesondere dem Personal zuverlässigen Schutz vor Strahlungsrisiken. Innen Strahlenschutz-Technik nach DIN-Normen, außen ein Design, das zu Ihrem Unternehmen passt. Bei uns erhalten Sie die erforderliche Strahlenschutztür je nach Einsatzgebiet.
Downloads
T-EKB | Themenbereich Strahlenschutz
Kompetenz in Funktion und Design
Strahlenschutz – wir haben die passende Tür
Stand: September 2024
Als Digitalversion (PDF) verfügbar
Strahlenschutztüren halten Strahlungsrisiken fern
Strahlenschutztüren von GARANT werden nach DIN 6834 (Teil 1-5) gefertigt und dienen zum Schutz gegen Röntgen-, Gamma und Elektronenstrahlung in vorwiegend medizinisch genutzten Räumen. Die Dicke der Bleieinlage ist nach DIN 6834 mit dem Bleigleichgewicht oder Schwächungsgrad in mm für die Gesamtbleidicke festgelegt. Der notwendige Bleigleichwert oder notwendige Schwächungsgrad einer Strahlenschutztür ergibt sich aus dem Strahlenschutzplan zur Errichtung einer Anlage nach DIN 6812, DIN 6846 oder DIN 6847.
Definition Strahlung
Der Begriff Strahlung bezeichnet die Ausbreitung von Teilchen oder Wellen. Trifft die Strahlung auf ein Hindernis, wird sie entweder absorbiert, unbeeinflusst hindurch gelassen, gestreut oder reflektiert. Röntgenstrahlung bezeichnet elektromagnetische Wellen mit Photonenenergien und wurde am 8. November 1895 von Wilhelm Conrad Röntgen entdeckt und trägt ihren Namen im deutschsprachigen sowie fast im gesamten mittel- und osteuropäischen Raum zu seinen Ehren.
Was ist eine Strahlenschutztür?
Funktionstüren mit strahlenschwächender Ausstattung nennen sich Strahlenschutztüren. Sie kommen dort zum Einsatz, wo Mensch und Umwelt vor den schädigenden Wirkungen der Strahlung aus natürlichen und künstlichen Strahlenquellen geschützt werden sollen.
Der Begriff Strahlung bezeichnet die Ausbreitung von Teilchen oder Wellen. Trifft die Strahlung auf ein Hindernis, wird sie entweder absorbiert, unbeeinflusst hindurch gelassen, gestreut oder reflektiert. Der Strahlenschutz ist insbesondere wichtig für das Personal kerntechnischer Anlagen wie zum Beispiel Kernkraftwerke. In der Medizin sind Radiologie, Nuklearmedizin und Strahlentherapie typische Einsatzbereiche.
Welche gesetzlichen Grundlagen gibt es für Strahlenschutztüren?
Zum Schutz vor Strahlung wurden in Deutschland verschiedene Gesetze, Richtlinien und DIN-Normen verabschiedet, die beachtet werden müssen.
- Atomgesetz (AtG)
- Strahlenschutzvorsorgegesetz (StrVG)
- Röntgenverordnung (RöV)
- Strahlenschutzverordnung (StrlSchV)
- Strahlenschutztüren - DIN 6834 – Teil 1 – 5
GARANT bietet eine Vielzahl von Strahlenschutztüren an, die nach DIN 6834 (Teil 1-5) gefertigt werden. Je nach Einsatzgebiet können diese Funktionstüren mit weiteren Funktionen und Extras ausgestattet werden (z.B. Schallschutz, Klimaklasse 3). Während sich die Technik im Inneren der Tür befindet, passt die äußere Optik perfekt zum STANDARD-Programm von GARANT.
Welchen Einfluss hat die Bleieinlage in Strahlenschutztüren?
Je nach Dicke der Bleieinlage in Türblatt und Türzarge wird die Strahlung um ein definiertes Maß geschwächt (Bleigleichwert oder Schwächungsgrad). Bei GARANT können Strahlenschutztüren mit Bleidicken von 1 mm (BLEI-1) oder 2 mm (BLEI-2) zum Einsatz kommen.

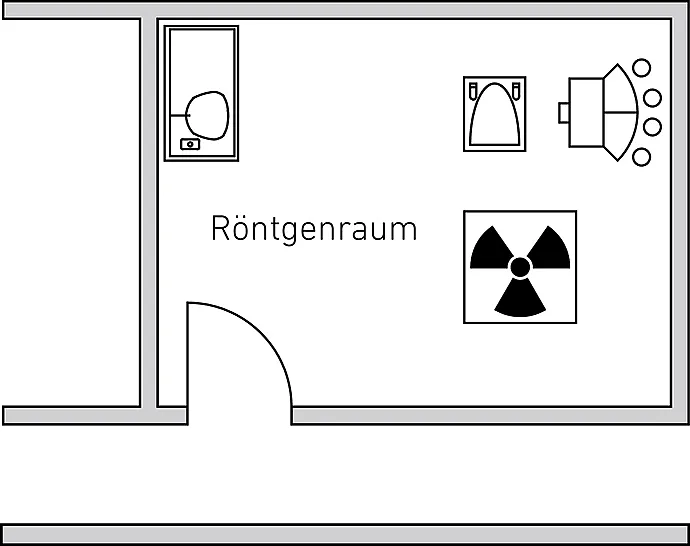

Wo werden Strahlenschutztüren eingesetzt?
Die Strahlenschutztüren PB1 (1 mm Blei) und PB2 (2mm Blei) eignen sich für verschiedene Einsatzmöglichkeiten wie Röntgenräume in Arztpraxen oder Krankenhäusern.
Verschiedene GARANT-Typen mit Strahlenschutz
| Bleigleichwert | Strahlenschutz | Strahlenschutz mit Lichtausschnitt | Strahlenschutz mit Schallschutzklasse SK1 |
|---|---|---|---|
| 1 mm Blei | PB1-VS1/46 | PB1-VS1/46-LA | PB1-VS1/46 |
| 2 mm Blei | PB2-VS1/46 | - | PB2-VS1/ |
In Krankenhäusern, Arztpraxen und kerntechnischen Anlagen:
Strahlenschutztüren von GARANT bieten insbesondere dem Personal zuverlässigen Schutz vor Strahlungsrisiken.
BESCHLÄGE
- PZ-Schloss – Standard, je nach Strahlenschutz Spezial Röntgenschloss
- Bodendichtung – zum Schutz gegen Luftzug und Schall (optional)
- Bänder – je nach Ausführung 3-teilige Bänder oder Sicherheitsbänder
- Türdrücker – Standard (je nach Strahlenschutz Spezial-Strahlenschutzdrücker) *
- Schließblech – optional verstärktes Schließblech *
- Profilzylinder – Standard oder 2 Halbzylinder *
- Kennzeichnungsschild – im Falz auf der Bandseite
TÜRBLATTAUFBAU / ZARGENAUFBAU - Rahmenholz –MDF
- Stabilisator – aus Holzwerkstoffen
- Mittellage – Vollspanplatte
- Deckplatte – HDF Strahlenschutzplatte mit Bleieinlage (verschiedene Bleistärken)
- Oberfläche – z.B. CePaL , Schichtstoff, Lack, G-TEC®
- Zarge – Spezialzarge *
FUNKTIONEN
- Strahlenschutz nach DIN 6834
- Schallschutz nach DIN 4109 (optional)
- GARANT-Klimaklasse 2
- GARANT-Beanspruchungsgruppe nach DIN/RAL
SONSTIGES
- Strahlenschutz nur in Verbindung mit der dazugehörigen Zarge
- Lichtausschnitt in verschiedenen Typen auf Anfrage möglich
* nicht im Lieferumfang enthalten!
